Tillverkning av kretskort

Lysrör: Philips TLD 15W/05 365 nm sockel G13 längd 437mm; Lampor.nu artnr=237068 85,75 Philips tl-d actinic bl 8711500710932

Matt OH-film med trycket mot kortet, 296000 LASRITA4 (582 - Kopierbar Ritfilm Art.nr 2204) 3,51SEK ex moms vid 100 st Matton 031-170 180.

1. Lägg 2 mm akrylglas över oh-filmen, se till att akrylglaset pressar oh-filmen ordentligt mot kretskoret över hela ytan. Akrylglas från Clas Ohlsson 34-1359 300x200x2 mm.

20-25 mm avstånd från lysrör till kretskort. Om du använder 2 st 2 mm glas måste tiden ökas med 1 minut.

Tänk på att underlaget är så plant som möjligt.

Pressa också akrylglaset mot laminatet hårt så att det ligger ordentligt emot. I annat fall fås områden som är suddiga.

1. slipa kanterna på kortet

2. fasa alltid kanterna på krestkortet så att OH-filmen kommer åt laminatet och inte trycks upp av kanter på kortet
3. kontrollera att inga grader finns


2. Belys i 3,5 minuter med uv-ljus ca 840-860nm. Tiden gäller för kort upp t.o.m. 100x160mm. För större kort med mycket svart välj 4,5 minuter.
Efter belysning skall ett svagt gul-grönt mönster synas. Detta mönster bör vara skarpt i sina konturer annars är förmodligen kortet för gammalt.

3.1 Framkalla ca 45 (30-60) sekunder (gamla kort, lagrade länge, kan behöva längre tid).

OBS Inga plastkärl för framkallning samt etsning!

Det skall ha skapats en svart-violett fällning som helt och hållet skall ha avgått när framkallningen är klar. Är lösningen för svag så bildas inte fällningen och är den för stark så bildas fällningen så fort att även mönstret förstörs. Om man optimal lösning som är varm kan man avbryta efter ca 30 sekunder då all fällning avgått.

Notera: Om vissa områden är oskarpa efter framkallning, beror detta på att mönstret inte ligger emot ordentligt överallt.

På förpackningen för framkallaren NaOH står att 20 g skall lösas i 2 liter eller 2 g till 2 dl.
Jag använder denna konsentration 2ml (2g) i 2dl vatten (varmt) för min framkallare.

Glöm inte att lösa upp NaOH ordentligt innan du lägger i kretskortet för då får man frätskador där all uv-resist försvinner. Använd gärna varmt vatten så löser NaOH lättare.

3.2 Felorsaker.

• Mellanrummet mellan ledare kvar
• Underexponerat kort, för lite ljus orsakat av
• för långt avstånd till kort
• svaga lysrör
• gamla kretskort där UV-resisten är dålig, syns på att det inte avgår lika mycket svart fällning under framkallning. Förvara kort mörkt och i tättslutande påsar.

• Ledare har etsats bort
• Överexponerat kort, för mycket ljus orsakat av
• för kort avstånd till kort

• dålig täckning av fotomask
• Oskarpt mönster
• För dålig anliggning av oh-filmen mot kretskortet

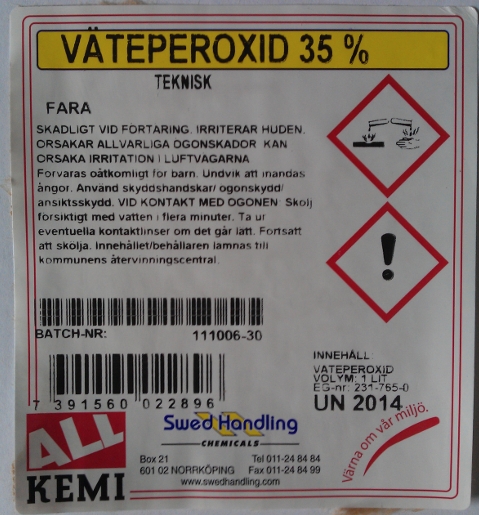

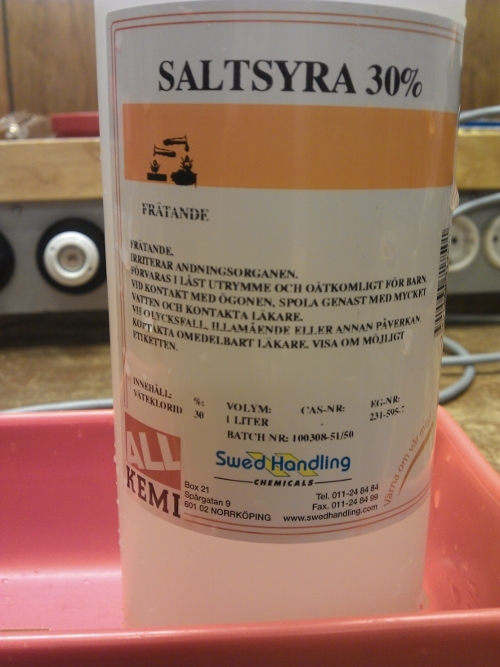

4. Etsa med saltsyra 30% och väteperoxid 35%, blandningsförhållande är 3-1-1 (vatten, saltsyra, väteperoxid).

Tillred lösningen så att du först mäter upp 3 dl vatten och sedan tillsätter du först 1 dl saltsyra och därefter 1 dl väteperoxid.

5. Kretskorts CAD
Cogra har följande minimimått:
- Koppar till kretskortskant =  0,3  mm  (eller 12 mil) ( 0,3 mm / 25,4 mm ~0,0118) man lägger dit en ledare med bredden 0,3 utmed kretskortskanten.
- Kan tillverka ovala hål, dock är minsta diameter 1,0 mm
