AM-modulator med EK90

Allmänt:
Kristall 1MHz, Ua=135V, L3=1,5mH Fastron SMCC-152J
C3 är optimalt ca 33pF och detta verkar ganska okänsligt.
C4 ger med 220pF ca 30V över svängningskretsen, 690pF ca 68V samt 1500pF ca 90V
Känsligheten på galler G3 ordentligt begränsad ju högre C4 man har, gräns verkar var ca <700pF.

G3 har en känslighet av ca 7-8V för ca 75% modulation. Högre inspänning ger distortion när röret skall strypas mera.

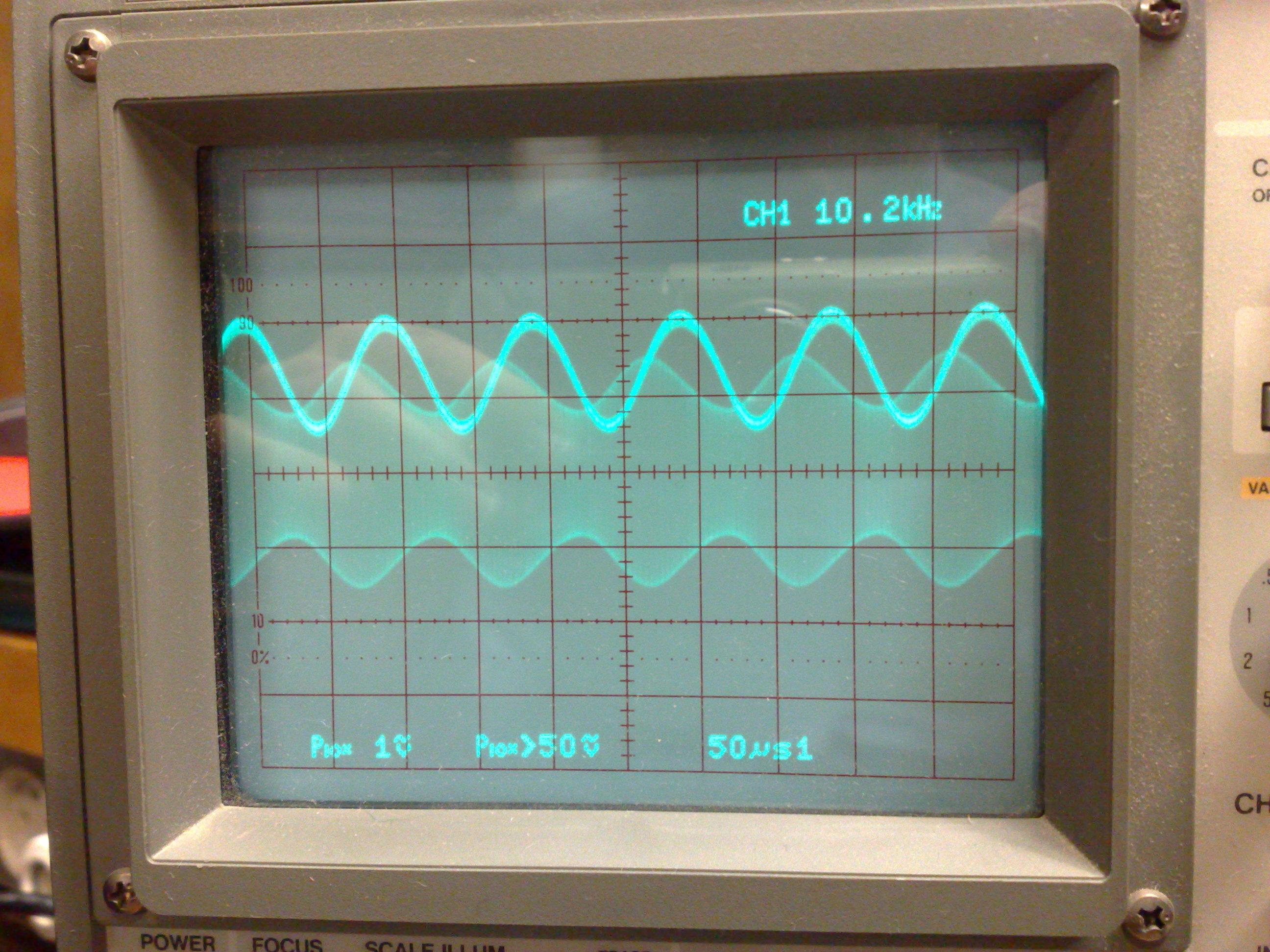

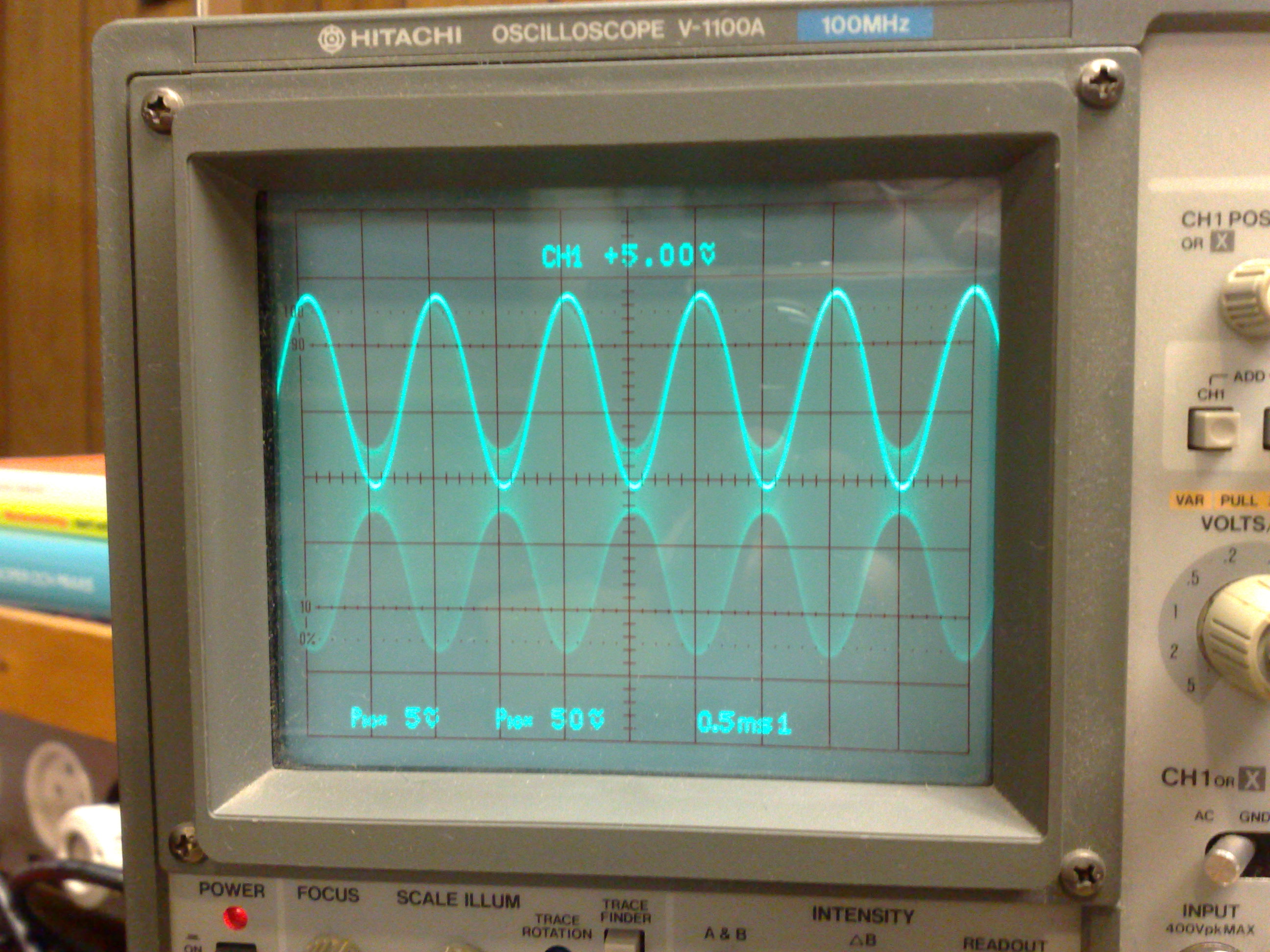

Resultat av mätningar visar att denna konstruktion måste drivas av en katodföljare eller liknande med låg utimpedans. Följande mätningar är gjorda på steget och visar både på en viss
distrotion vid normala utstyrningar (0-60%) men även att ett fasfel inträder om man inte driver G3 med låg impedans.

Följande sidor ger en bra inblick i heptodemodulatorer och hur drivningen bör se ut:
radiomuseum
