Utimpedans Analys (LT Spice)

Hur mäter man utimpedans i LT-Spice? (spice model)

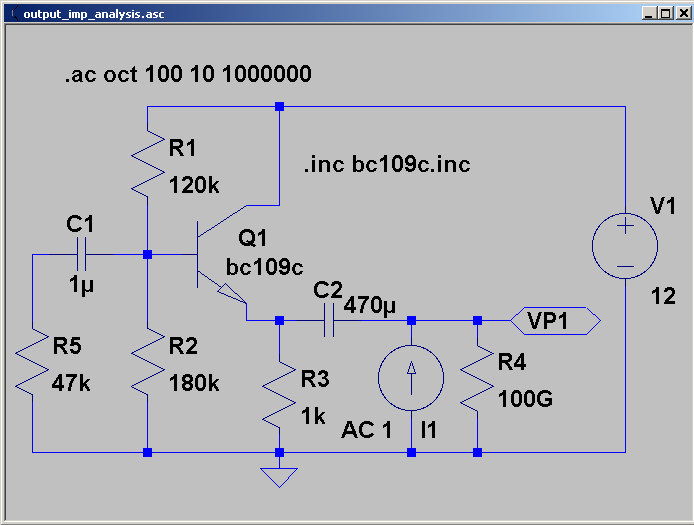

Använd en strömkälla med ett fast värde på 1 Ampere:

1. Parallellt med lasten.

2. I en punkt i kretsen där analys skall göras.

Shuntmotstånd över strömkällan behövs inte om RL (R-Last) är kopplad parallellt med den. I alla andra fall använd ett 100G motstånd parallellt med strömkällan.

Ohms ger att U = I * Z och efter som strömkällan är satt till 1 Ampere varför amplituden hos spänningen är lika med impedansen.

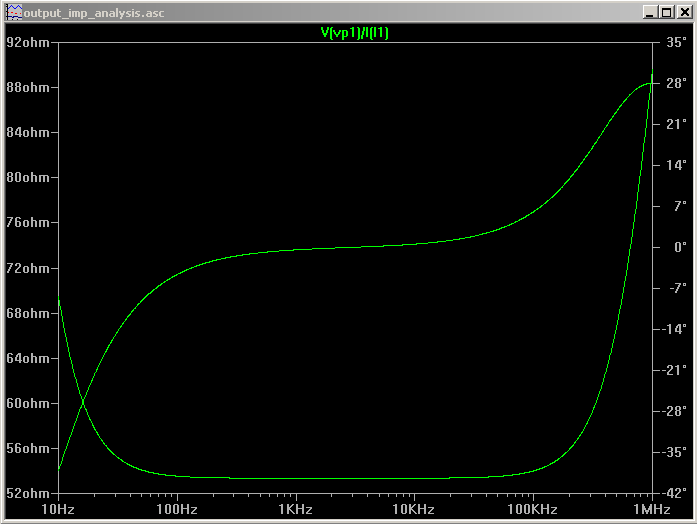

Gör en AC analys och plotta spänningen för undersökt punkt dividerad med strömkällan. Sätt skalan för y-axeln till linjär och voila impedansen plottas.
