White katodföljare

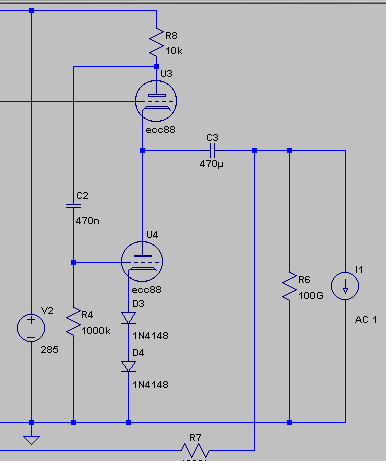

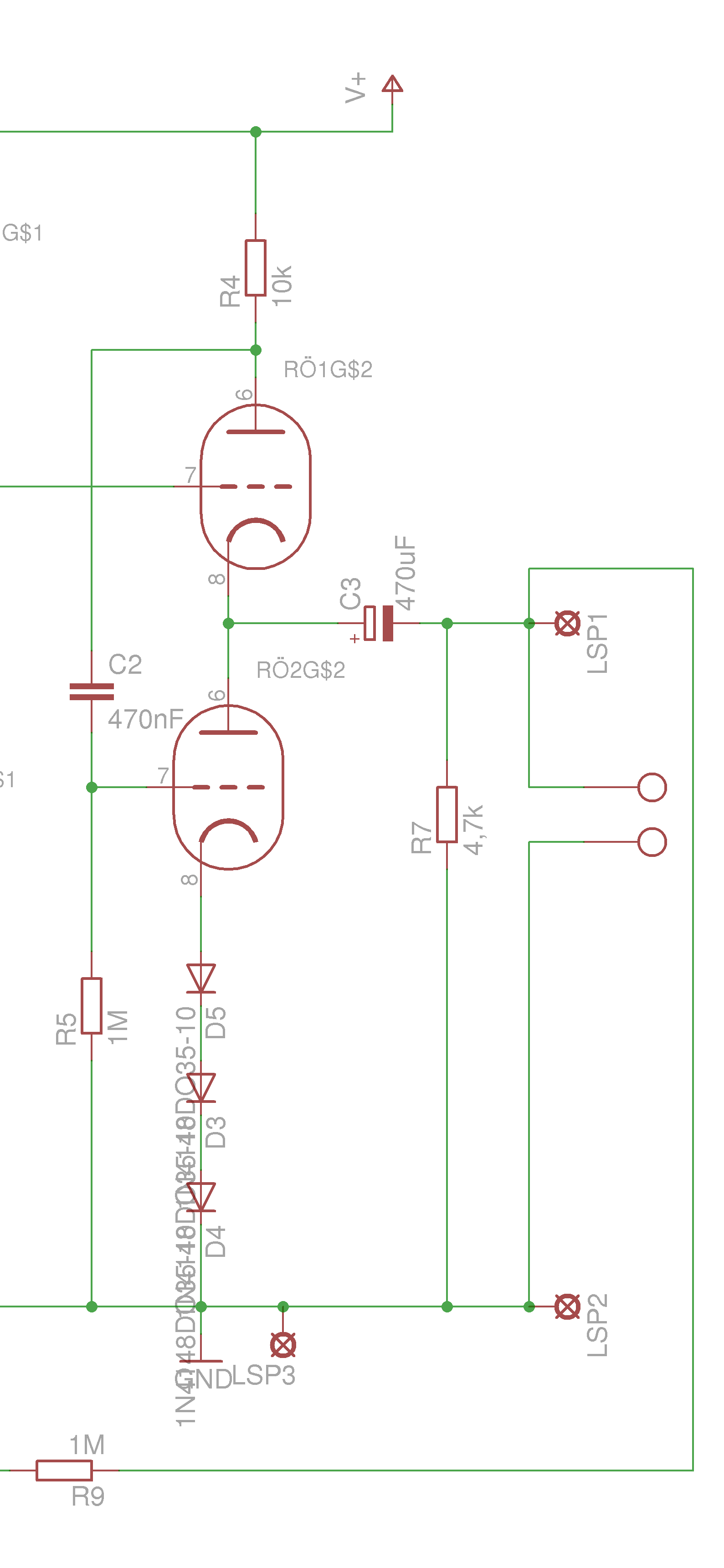

Försök med att använda en white katodföljare för att driva en hörlur:

Kretsen matas med 285V och spänningen över respektive rör är ca 90V vid 10mA anodström och Ug=-2V.

Vid 330 ohms last ger steget ca 2,8Veff vilket motsvarar en uteffekt på ca 23mW.
Vid 56 ohms last ger steget ca 0,56Veff vilket motsvarar en uteffekt på ca 6mW.

Slutsats:

Strömmen genom det övre röret begränsas av anodmotståndet R4 under den positiva halvperioden. Även om detta motstånd inte finns,

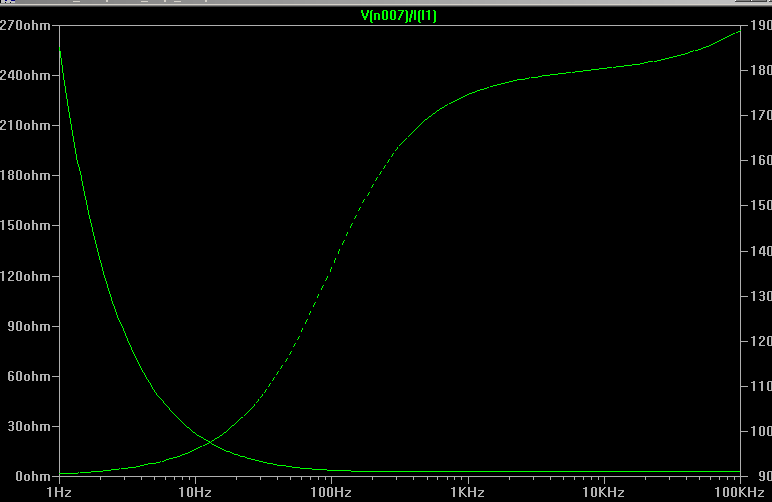

så finns det ändå inte mer än 10mA viloström att så att säga ta av för att generera uteffekten. Så oavsett hur lovande utimpedansen ser ut, så
kommer strömbegränsningen att göra att steget inte lämpar sig för hörtelefoner.
