    R_i , S och μ kan grafiskt bestämmas ur rördiagrammen. Vanligen bestämmes samtliga parametrar ur anoddiagrammet. Låt oss antaga, att vi önskar  bestämma parametrarna i vilopunkten (i_a00 ; u_a00), se fig. C2.19.

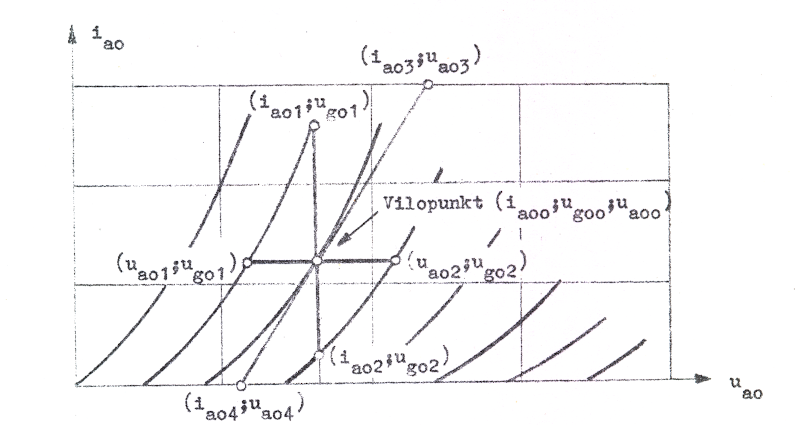

	Fig. C2.19

     Vi drager först en tangent till kurvan genom vilopunkten (tangenten drages ofta bäst med ögonmått). Tangenten skär diagrammets begränsningslinjer i punkterna (i_a03 ; u_a03) och (i_a04 ; u_a04) ; ia04 är här lika med noll. Vi får

C2.25

    Två godtyckliga punkter på tangenten kan givetvis användas vid beräkning av C2.25, men det är praktiskt att begagna de punkter, som här föreslagits.

    På den vertikala linjen genom vilopunkten är u_a0 = u_a00 , varför vi får

C2.26

    På analogt sätt fås

C2.27

    Endast två av parametrarna behöver bestämmas, den tredje erhålles ur sambandet μ = S · R_i. Som kontroll kan det dock vara lämligt att beräkna samtliga tre parametrar enligt ovan.

Övning: Kontrollera enligt metoden ovan att för trioden E92CC (se fig. C2.9, sid. C2.6) S = 6,3 mA/V, R_i = 7,5 kΩ och μ = 47 i vilopunkten i_a00 = 7,5 mA ; u_a00 = 110 V.

    Ekvationen C2.25 - C2.27 anger tydligen även en metod för likströmsmässig experimentell bestämning av rörparametrarna.
