    Triodens och även övriga rörtypers egenskaper som förstärkare studeras lämpligen med hjälp av s.k. dynamiska karaktersitikorna, som direkt anger sambandet mellan förstärkarens in- och utstorhet.

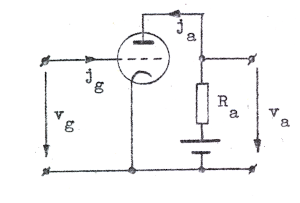

    Vi studerar den elementära förstärkarkopplingen i fig. C2.23, där vi betraktar v_g som instorhet och j_a eller v_a som utstorhet.

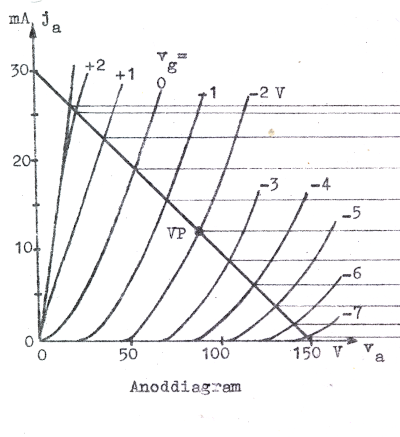

		Vår uppgift är att grafiskt bestämma sambandet mellan vg och ja respektive mellan vg och va, d.v.s. de s.k. dynamiska överföringskaratäristikorna ja = f(vg) och va = f(vg).     Vi utgår från rörets anoddiagram fig. C2.24 och ritar i detta resistanslinjen, bestämd av sambandet
Fig. C2.23

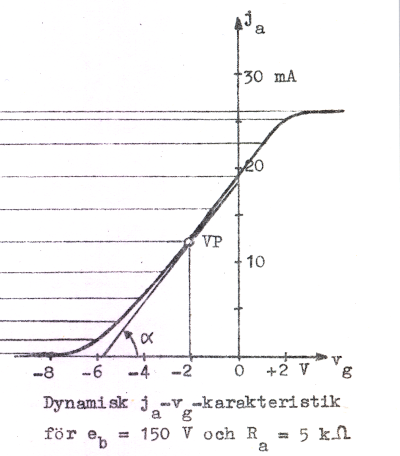

    Den dynamiska j_a-v_g-karaktäristiken kan nu lätt konstrueras i enlighet med fig. C2.24 genom att man i resistanslinjens skärning med anoddiagrammets kurvor avläser j_a, som sedan kan avsättas som funktion av motsvarande v_g-värden i ett diagram (fig. C2.25).

Fig. C2.24	Fig. C2.25

    Om vi i en viss vilopunkt (t.ex. VP i fig. C2.25) drager en tangent till den dynamiska karakteristiken defenierar vi

C2.32

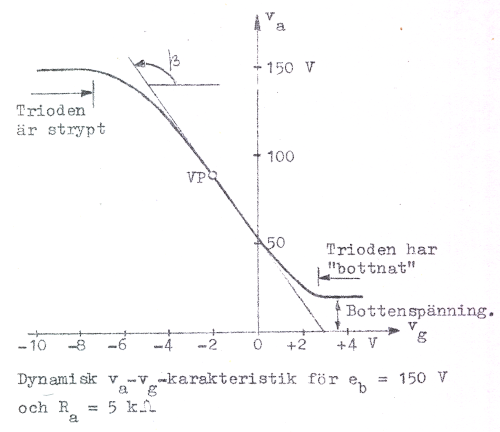

    S_D benämner vi den dynamiska brantheten i vilopunkten i fråga. På motsvarande sätt kan den dynamiska v_a-v_g-karaktäristiken konstrueras genom att man i resistanslinjens skärning med med anoddiagrammets kurvor avläser v_a, som sedan avsättes som funktion av motsvarande v_g-värden i ett diagram. Vi erhåller på detta sätt diagrammet i fig. C.26 nedan.

		Om vi i en viss vilopunkt (t.ex. VP i fig. C2.26) drager en tangent till den dynamiska karaktäristiken kan vi definiera en dynamisk förstärkningsfaktor C2.33     μD är här tydligen desamma som stegets spänningsförstärkning.     Av anoddiagrammets utseende följer, att man inte kan göra va = 0 genom att göra gallret kraftigt positivt.
Fig. C2.26

 En viss restspänning (s.k. bottenspänning) kvarstår över röret.

		Med hjälp av de dynamiska karaktäristikorna kan ja:s och va:s kurvformer konstrueras vid given kurvform på vg. Se härtill fig C2.27. Skall utkurvformen överensstämma med inkurvformen (d.v.s. ingen förvrängning eller distortion) krävs tydligen, att de dynamiska karaktärististikorna i det aktuella området är räta linjer.     Man får inte glömma att utstyrning i det positiva gallerspänningsområdet medför gallerström och kurvförvrängning genom potentialfall i den matande generatorns inre resistans. Detta problem kan minska genom en lågohmig drivning av förstärkaren.
Fig. C2.26
