Vi

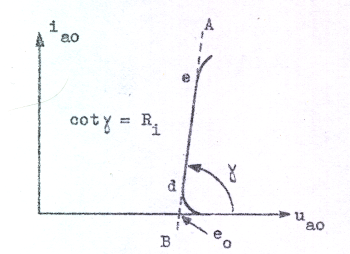

approximerar glimstabilisatorrörets tämligen raka ia0-ua0-karaktäristik
med den räta linjen A-B. Denna skär ua0-axeln
i punkten ua0 = e0 och dess
lutning bestämmes av vinkeln γ Vi sätter cot γ = Ri.
Med hänvisning till metoden i avsnitt C1.09 (speciellt
sid. C1.24) kan vi beskriva röret med ett ekvivalent
schema enligt fig. C5.12, som tydligen hyggligt
beskriver stabilisatorrörets egenskaper inom
stabiliseringsområdet (d-e i fig. C5.11). Om ua0
> e0 fungerar den ideala dioden som en
kortslutning och behöver ej utritas i schemat. Modellen
"tänder" då ua0 = e0 och beskriver
sålunda ej det |
|
| Fig. C5.11 |
verkliga rörets egenskaper i tändningsavseende.
