Vi har i tidigare avsnitt berört spänningsmotkoppling och strömmotkoppling. I ett praktiskt schema är det inte alltid så lätt att avgöra vilken typ av motkoppling (återkoppling), som föreligger. Det är ej heller alltid praktiskt att ordna åtekopplingen i överensstämmelse med fig. F3.5 eller F3.6.
 |
Speciellt är det i praktiken
som regel ej lämpligt att introducera den
återkopplade signalen i serie med insignalen.
Förstäkarfyrpolen och återkopplingsfyrpolen kan i
princip hopkopplas på fyra olika sätt i enlighet med
fig. F3.19, där (Ei, Zi)
förutsättes var signalkällan och där Zb
är förstärkarens belastning. Fig. F3.19a och b
överensstämmer med våra tidigare behandlade fall. Speciellt kopplingen enligt c har ett stort antal praktiska tillämpningar i vilka återkopplingsfyrpolen ofta består av en enkel impedans i enlighet med fig. F3.20 nedan.
|
|

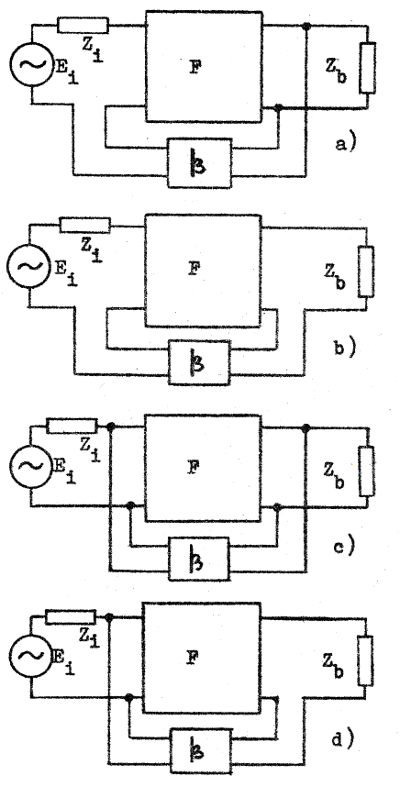

| Fig. F3.19 Olika återkopplingssätt. |
Fig. F3.20 . Återkoppling enligt
fig. F3.19 c. Återkopplingsfyrpolen utgöres av Zo
och direktförbindelsen mellan in- och utklämman. |
Vi har ovan endast berört system med en återkopplingsslinga. I ett generellt fall kan vi ha ett flertal fyrpoler och ett flertal återkopplingsslingor. Fyrpolerna kan vara aktiva eller passiva och signalstorheterna behöver ej nödvändigtvis vara strömmar eller spänningar. Studium av dylika mera generella system hör närmast reglertekniken till.
