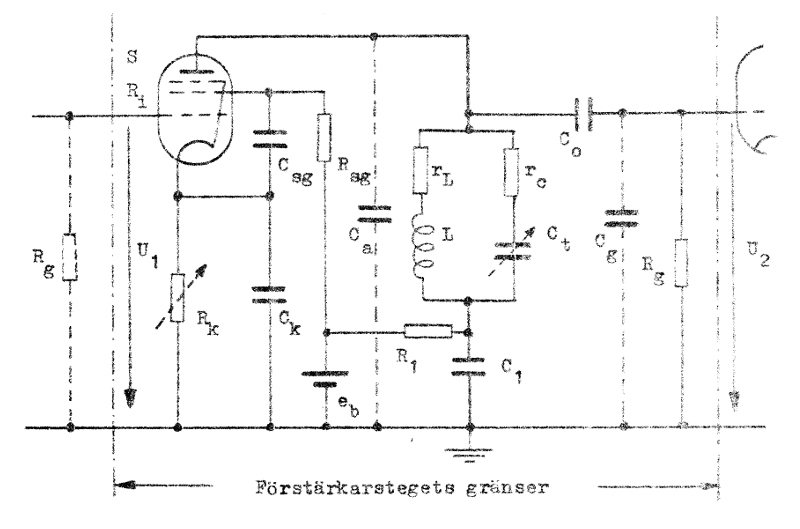

Fig. F4.3 nedan visar ett typiskt i en flerstegsförstärkare ingående s.k. enkelavstämt RF-steg.
| |
 |
|
| |
Fig. F4.3. Enkelavstämt
radiofrekvens-förstärkarsteg. |
|
Jämför vi fig. F4.3 med RC-stegets schema, fig. F2.31 (sid. F2.26) eller fig. F2.1 (sid. F2.1), så finner vi, att enda skillnaden är, att RC-stegets anodresistans (Ra) utbytts mot en parallellresonanskrets (LCt-kretsen). Rk, Rsg, Rg, R1, Ck, Csg, C1 och C0 har samma funktioner som motsvarande komponenter i RC-steget. R1 kan ha till uppgift att ge röret lämplig anodspännin, men dess viktigaste funktion är att tillsammans med C1 bilda ett avkopplingsfilter (jämför texten sid. F2.25). Ca och Cg representerar oundvikliga rör- och ledningskapacitanser. Cg (och eventuellt Rg) inkluderar inverkan av Miller-effekten (se avsnitt F2.07, sid. F2.18). Avstämning kan ske med Ct (vridkondensator, trimmerkondensator) eller med L (t.ex. justerbar järnpulver- eller ferritkärna). Reaktansen hos kopplingskondensatorn C0 kan alltid försummas, varför Ct, Ca och Cg är parallellkopplade (rL och rc är små förlustresistanser). I steg, som arbetar vid mycket hög frekvens, kan vi i vissa fall slopa kapacitansen Ct. Resonanskretsen utgörs då av L, Ca och Cg i parallell.
Röret är nästan alltid en högfrekvenspentod, som kan vara av reglertyp (sid. C3.7), vilket medgeren enkel metod för åstadkommande av s.k. automatisk förstärkningsreglering (AFR) i t.ex. RF-steg för radio eller TV. I fig. F4.3 har ett sätt att ordna manuell förstärkningsreglering antytts med ett varierbart katodmotstånd (reglering av Rk varierar styrgallervilospänningen och därmed rörets branthet, som i sin tur bestämmer stegets förstärkning). Pentoden har hög förstärkning, hög inre resistans samt liten anod-galler-kapacitans Cga, det sistnämnda av stor betydelse för stegets stabilitet. Trioder används ibland vid mycket hög frekvens men då vanligen i GG-koppling. Användes trioder i GK-koppling måste steget normalt neutraliseras (inverkan av Cga upphävs), om steget ej skall självsvänga.
