Trioder och även flergallerrör med glest lindat galler har stor galler-anod-kapacitans och risken för instabilitet i RF-steg är följaktligen stor (sambandet F4.51). Vi måste då neutralisera steget, d.v.s. upphäva verkan av Cga, vilket är av speciell betydelse i effektförstärkarsteg i sändare, där trioder ofta kommer till användning.
 |
Neutralisering kan ske på olika sätt, av vilka ett
visas i fig. F4.15, där Cn är den s.k.
neutraliseringskondensatorn. Bortser vi tillfälligt
från den elektroniska mekanismen i röret, kan vi
ersätta fig. F4.15 med bryggschemat i fig. F4.16,
där spänningen U2 antages existera över
resonanskretsen. Om spolen har mittuttag blir
tydligen U1 = 0, |
|

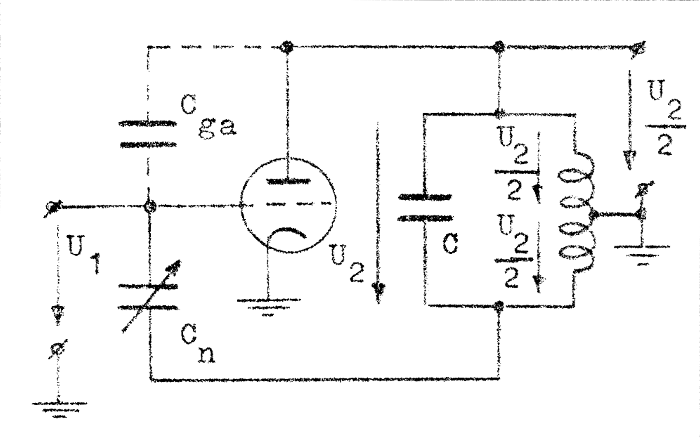

| Fig. F4.15. Exempel på neutralisering. |
 |
om Cn = Cga,
d.v.s. återverkan från anodkretsen till
gallerkretsen har effektivt förhindrats. Injustering av Cn kan ske med bortkopplad anodspänning men med glödeffekt, så att Cga åtminstone närmelsevis har sitt driftvärde. |
|

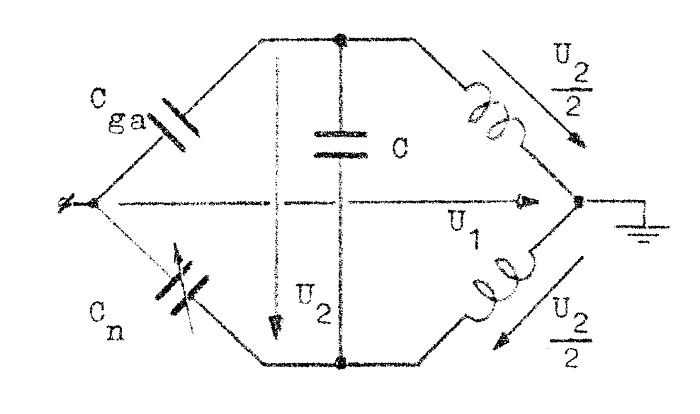

| Fig. F4.16. Ekvivalent bryggschema. |
Transmissionen från gallerkrets till anodkrets sker på vanligt sätt via rörets elektromekaniska mekanism. Vi observerar dock, att förstärkningen blir mindre, då neutralisering måste tillgripas.
