Bland elektronrören är det endast trioden, som kommer till användning vid mycket hög frekvens (ultrakortvåg och i någon mån mikrovåg), där pentoden bl.a. på grund av löptidseffekter blir oanvändbar eller mindre lämplig. Vi har tidigare funnit, att RF-GK-steg med trioder måste neutraliseras. Vid frekvenser av storleksordningen 100 MHz och däröver kan det vara svårt att utföra effektiv neutralisering bl.a. beroende på att småkapacitansernas fördelade karaktär mera kommer till synes vid extremt hög frekvens.
Använder vi GG-koppling blir neutralisering obehövlig, eftersom ett tätlindat galler kommer att fungera som en effektiv elektrostatisk skärm mellan in- och utkrets. Vidare är normalt Cak < Gga. Självsvängningsrisken är dock ej helt utesluten ens vid GG-koppling, men GG-stegets egenskaper är sådana, att självsvängning ej kan ske, när in- och utkrets är avstämda till samma frekven, utan endast om utkretsen är avstämd till en frekvens, som är högre än inkretsens resonansfrekvens. Eventuell instabilitet vid extremt hög frekvens har oftast sin orsak i alltför stor induktans i gallerledningen (ledningen mellan själva gallerstrukturen i röret och den yttre för in- och utkrets gemensamma punkten). Rör avsedda för GG-koppling vid extremt hög frekvens är därför utförda på speciellt sätt, så att denna induktans (liksom elektronlöptiden i röret) blir så liten som möjligt.
Jämfört med GK-steget har GG-steget låg inimpedans (se sid. F1.7 och F1.8), varför steget kräver relativt stor driveffekt d.v.s. belastar föregående stegs utkrets (ökar resonanskretsens bandbredd), vilket speciellt i bredbandiga förstärkare (låga Q-värden) spelar mindre roll.
Nedan visas ett typiskt schema för ett av flera kaskadkopplade GG-RF-steg. Med tanke på vår tidigare relativt utförliga behandling av andra stegtyper överlåtes åt läsaren att på egen hand närmare penetrera schemat i fig. F4.17. C0 är e kopplingskondensator, vars reaktans liksom C1:s reaktans kan anses försumbart liten, medan Ik är en spärrspole, vars reaktans får anses oändligt stor. Rk ger på vanligt sätt gallervilospänning åt röret. Observera att C0 är ansluten till ett uttag på föregående stegs spole (jämför avsnitt B2.06, speciellt sid. B2.10).
![]() |
|
|
|

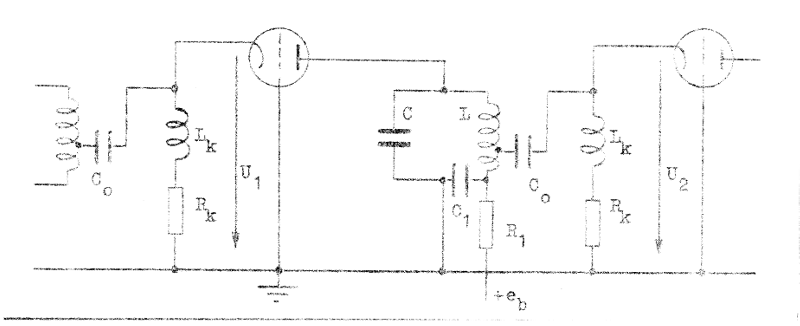

Fig. F4.17. Exempel på schema för ett GG-kopplat
avstämt RF-steg. |
|
