    I föregående avsnitt har vi funnit, att impedansen i ett spänningsmaximum är resistiv och lika med S·R₀ samt att impedansen i ett spänningsminimum är resistiv och lika med R₀/S. Den överförda effekten kan där med utnyttjande av maximets och minimets egenskaper skrivas på följande alternativa sätt

	J1.127

där faktorn ½ föranledes av ∣Ux∣_max och ∣Ux∣_min är toppvärden och ej effektivvärden.

    Näst sista ledet i sambandet J1.127 är ett mellanled, som visar hur sista ledet härledes ur första ledet genom multiplikation med ∣Ux∣_min i täljare och nämnare.

    I ett spänningsmaximum är


    Med ledning av första ledet i sambandet J1.127 kan vi därför skriva effekten på följande alternativa sätt

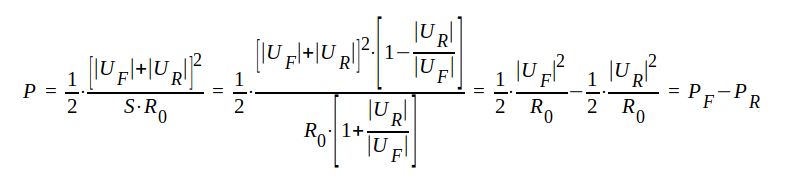

J1.128

    Av sambandet J1.128 utläser vi, att den överförda effekten är lika med den framgående vågens effekt (P_F) minus den reflekterade vågens effekt (P_R).

Övning: Visa att

J1.129
