Med radiotransmission avses överföring av elektromagnetisk strålning från en sändare till en mottagare. Se härtill fig. J3.21, där index s avser sändare och index m mottagare; i övrigt beteckningar enligt avsnitt J3.07 ovan.
| |
 |
|
| |
Radiotransmission Fig. J3.21 |
|
Om inverkan av markyta och jonosfär lämnas utan avseende, får vi
 |
|
Efter eliminering av sm får vi följande uttryck för den i mottagaren disponibla effekten.
 |
J3.67 |

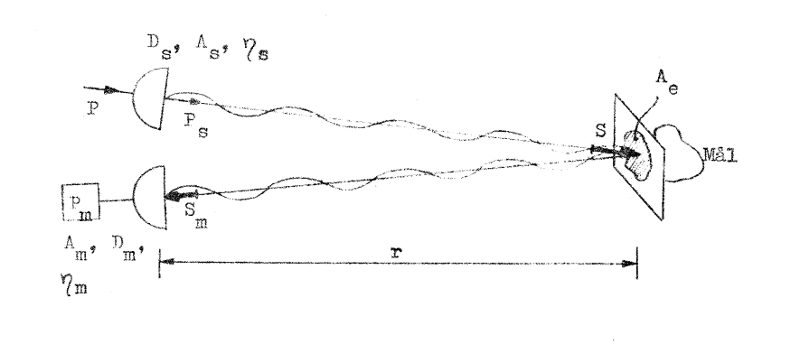

Med radartransmission avses överföring av elektromagnetisk strålning från en sändare till ett mål (föremål, reflektor, passiv satellit) och återutstrålning från målet tillbaka till mottagaren, som förutsättes placerad på samma plats som sändaren. Se härtill fig. J3.22.
| |
 |
|
| |
Radartransmission Fig. J3.22 |
|
Beteckningarna i fig. J3.22 överensstämmer med de tidigare. Dock har en ny storhet Ae, ekoarean (ekvivalent målyta) införts. Vi tänker oss ett plan, vinkelrätt mot strålningsriktningen, inlagt omedelbart framför målet och ritar i detta plan en sluten kurva. Denna omsluter en viss area Ae, genom vilken strålningeffekten S·Ae passerar (S= infallande strålningsstryka). Strålningseffekten S·Ae tänkes isotropt återutstrålad från målet. Om den på beskrivet sätt erhållna återstråningens styrka är lika med den vid mottagaren verkligen erhållna strålningsstyrkan, så säges arean Ae vara målets ekoarea. Med figurens beteckningar blir strålningsstrykan S vid målet:
 |
|
Vidare blir
 |
|
Efter eliminering av S och Sm erhålls
 |
J3.68 |
Sambandet J3.68 brukar benämnas radarekvationen. Våglängden ingår implicit (jämför sambandet J3.64). Ekoarean beror av målets projicerade area på ett plan vinkelrätt mot strålningsriktningen från sändaren samt av målets beskaffenhet (ett metalliskt mål är bäst). Ekoarean är närmast en experimentell storhet men kan beräknas för vissa enkla specialfall. Exempelvis är Ae = (πd2)/4 för ett klot av ideal metall med diametern d, om d >> λ0. Ekoarean är i detta fall helt enkelt klotets tvärsnittsarea.
I radartekniken använder man vanligen samma antenn för mottagning och sändning. Mellan storheterna G och Am råder då sambandet J3.64.
