		Låt oss betrakta ett godtyckligt mot x-axeln vinkelrätt tvärsnitt i en rektangulär vågledare och låt Ky(x.z) och Hz(x,z) vara komplex, transversell elektrisk respektive magnetisk fältstyrka i en framgående TE10-våg. Se härtill fig. J4.15.

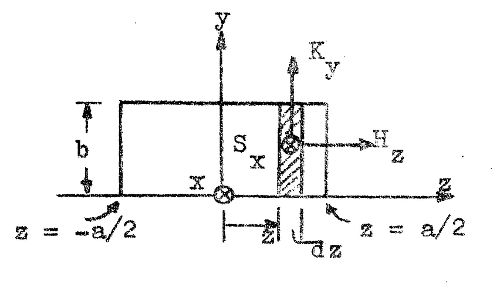

Fig. J4.15

    Enligt sambandet J3.33 (sid. J3.9) får vi följande uttryck för strålningsstyrkan i utbredningsriktningen (x-riktningen):

J4.56

som med sambandet J4.34 ger

J4.57

    S_x är ej konstant över tvärsnittet och för beräkning av strålningseffekten väljer vi därför ett integrationselement i form av en strimla enligt fig. J4.15. Strålningseffekten genom denna strimla blir

J4.58

    Vi integrerar över tvärsnittet och får


som med sambandet J4.57 ger


som efter enkla räkningar ger

J4.59

Övning: Hur stor effekt kan en i fjärrändan anpassad rektangulär TE₁₀-vågledare maximalt överföra vid frekvensen 3000MHz, om man tillåter en maximal elektrisk fältstyrka av 25kV/cm? Vågledardemensionen förutsättes vara 7,214 cm x 3,404 cm.
