    LS-koppling = likspänningskopplad förstärkare.

    Låt oss jämföra med en växelspänningskopplad 2-stegs förstärkare

	Ex. på LS-potentialer U0 = 3,8 V
Fig. L4.3.

    Förvandling till LS-koppling kan ske enligt följande:

	(spänningsdelarens belastning försummas) (förstärkningssänkning)

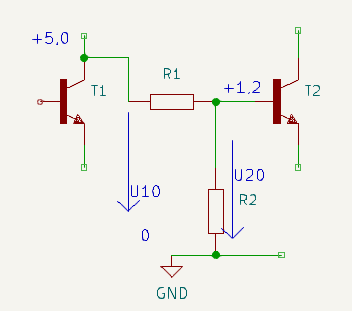

Fig. L4.4.

Ur signalsynpunkt är:


a) Välj för R₁ en komponent med R_signal = 0 och R_likström = R₁
    Exempelvis: Zenerdiod

Min kommentar: zenerdioder är inget som man skall ha i en signalväg. De är alldeles för brusiga för att sitta där. Detta är mera som ett exempel på hur man skall tänka och ingen praktisk lösning.

Fig. L4.5.

		Exempel på hur detta skulle kunna kopplas. Observera dock min tidigare kommentar om olämpligheten att lägga en zenerdiod i signalvägen.

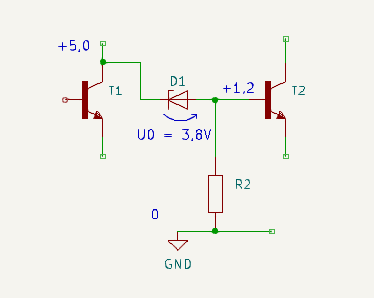

Fig. L4.6.

b) Välj för R₂ en komponent med R_signal᪲ = ꝏ

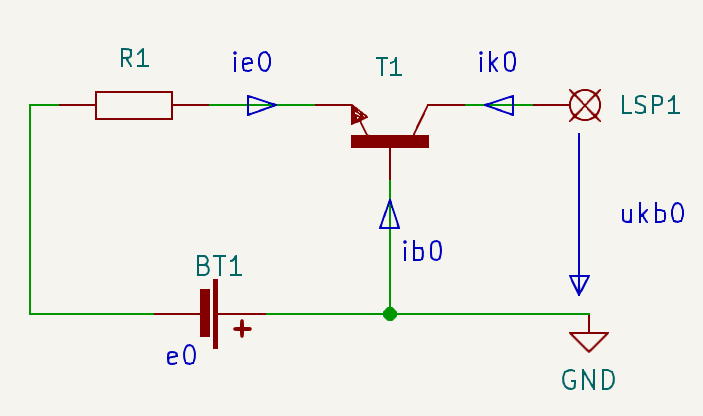

Fig. L4.7.

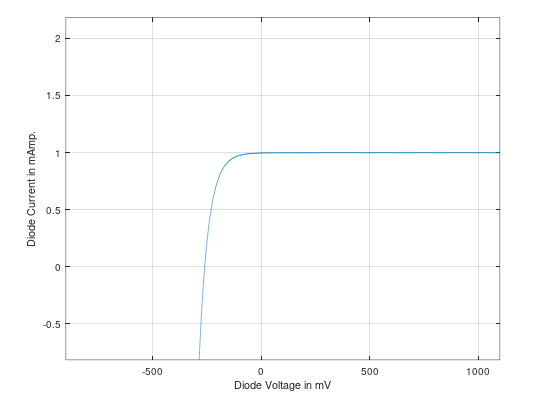

Fig. L4.8.

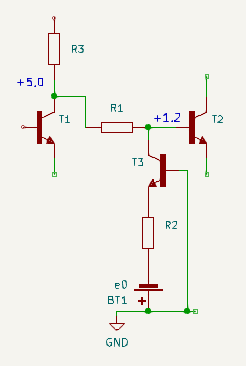

	Fig. L4.9.

c) Metod med komlementära steg

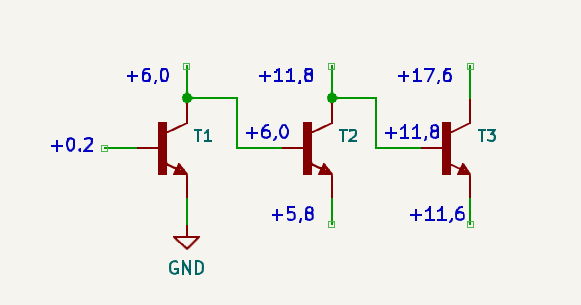

	Fig. L4.10.

Vanliga LS-kopplade steg. (utan specialarangemang)

	Fig. L4.11.

Komplementära LS-kopplade steg (ändlig batterispänning) Man kan med fördel mata en sådan förstärkare med en kombiantion av + och - matningsspänningar.

d) Avkoppling av emtitterresistorn.

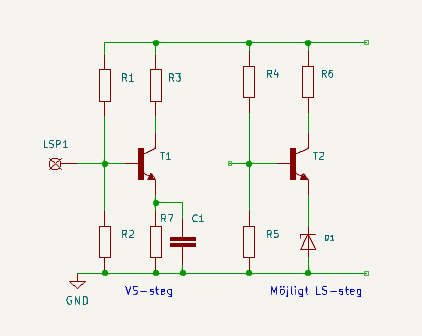

	Fig. L4.12.

     Författarens kommentar: Idag skulle man använda lysdioder avkopplade med 100 nF som spänningsgivare i katodkretsen.

I LS-steget fig L4.12 går vilopunktsstabiliteten förlorad. Detta är ett besvärligt problem som undvikes i differentialsteget.
