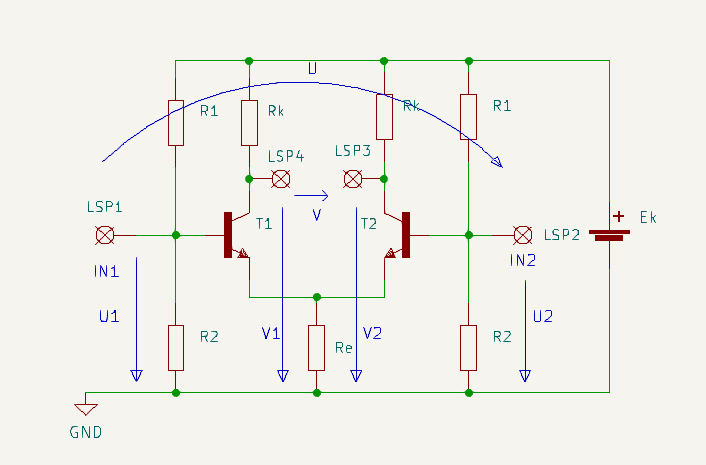

Två GE-steg differentialkopplas enligt fig. 4.13
![]() |
Sifferexempel:![]() ![]() ![]() ![]() ![]() ![]() |
|
Fig. L4.13. |
a) Balanserad insignal (differential insignal: U1 = -U2)
![]() ![]() |
Med avseende på 1 och 2 -ingångarna balanserad signal. |
Strömen genom Re kommer att vara konstant eftersom strömen genom ena transistorn altid ökar lika mycket som strömen minskar genom den andra. (Balanserad insignal)
Spänningen över Re är konstant (motsvarande en batteri emk), vilket innebär att Re är signalmässigt kortsluten.
![]() |
L4.1 |
![]() ![]() |
L4.2 |
Differentialsteget har samma egenskaper för balanserade signaler som det enskilda GE-steget (med avkopplat Re) har för signaler refererade till jord.
b) Likfasig signal (Common mode input, U1 = U2)
Båda transistorerna arbetar med lika signaler i lika punkter. Slutsats: Vi räknar på ett steg med emitterresistansen 2 Re.
![]() |
![]() ![]() ![]() ![]() ![]() |
|

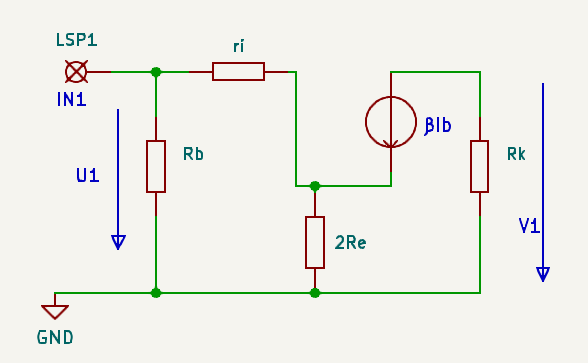

Fig. L4.14. |
![]() |
L4.3 |
Vid likfasiga (jordsymetriska) signaler arbetar differentialsteget som två GE-steg med oavkopplat Re och har därmed låg förstärkning.
